2018年05月31日

中華ウインチを買ってみた


■中華ウインチを入手

 ウインチはさまざまな目的で使われていますが、その中に車載用というものがあります。車載用ウインチには、動力源がPTO(ギヤボックス経由のエンジン出力)、油圧、電動のものがあります。その中で、レジャーや簡易使用の分野で広く使われているのが電動ウインチです。クロカン系4WDや作業用車両、ボートトレーラーなどに使われます。
 もともと車載の電動ウインチはアメリカ製が主流で、国産ではアイシン製などがメーカーオプションに使われていましたが、最近は通販サイトを中心に、中国製のものが広く販売されています。値段は米国メーカー製の数分の1から1/10程度です。
 どんなもんだろうと思って、小型のものを1つ新品で買ってみました。能力は1300kg(3000ポンド)、ワイヤーは4.8mm、長さは12mです。フック、ベースプレートとローラーフェアリード、スイッチが2個ついたコントローラがセットになっています。これを7500円ほどで入手しました。


  パッケージの内容


  ウインチ本体


  フックとローラーフェアリード


  コントローラー



■消費電力

 この種のウインチは車両用なので、DC12Vで動作します(数は少ないですが、ディーゼル車用の24Vモデルもあります)。
 車載電動ウインチの大きな問題の1つは、この電源電圧の低さです。ウインチは牽引力相応のモーター出力が必要で、だいたい1馬力ないし数馬力、つまり0.75kWないし数キロワットの出力のモーターが必要です。例えば1kWのモーターを12Vで駆動する場合、効率が100%でも83Aの電流になります。なので実際には100A超の電流が流れることになり、これはおおよそスターターモーターと同程度です。スターターは数秒程度しか使いませんが、ウインチは数分程度の連続使用になります。
 今回購入したものは自称モーター出力1kWで、最大牽引時に130Aとなっています。
 より大型の3000kg以上のウインチだと3馬力程度のモーターなので、最大電流は400Aを超えます。車載のオルタネーターの余力は、普通車だとせいぜい100A程度なので、これを超える分はバッテリーからの持ち出しになります。なので、ウインチをまともに使おうと思ったら、大容量バッテリーは必須です。それでも大負荷だと数分で使用限界に達してしまい、再充電の時間が必要になります。つまり作業用などの連続使用は無理ということです。


■ぱっと見た感じ

 このクラスの製品は何種類かあり、牽引能力によってモーター出力が違うようです。しかしドラム回りの構造部材などが大きく違うようには見えません。ウインチの構成は、モーターと一体になったギヤボックスにドラムを取り付け、そのギヤボックスにL字の鉄板をネジ止めし、ドラムの反対側がその板に取り付けられた軸受で支えられます。またギヤボックスと軸受のそばに2本のステーを渡して、ドラム軸受の強度を確保しています。

  ドラムと軸受



 しかしこの鉄板はさほど厚くなく、取り付けネジも細いし、軸受も貧弱です。これらの部材が1tを超える荷重に耐えられるようには見えません。まぁワイヤーも細いし、電線もちょっとなぁという感じです。というわけで、実用牽引力はせいぜい300kgから500kgかなと思っています。


■モーター

 前に触れたようにDC12V、出力1kWです。この出力の割には、直巻ではなくマグネットモーターです。永久磁石界磁なので、接続する電線は回転子用の2本だけで、これの極性を切り替えれば反転します。
 とりあえず仮組して運転したところ、無負荷で6A程度でした。説明書では無負荷で12Aなっていたので、それよりは少ないです。ちなみに直巻だと、無負荷でも本当に10A以上流れます。
 ブラシ側ははめ込みが硬かったので外していません。

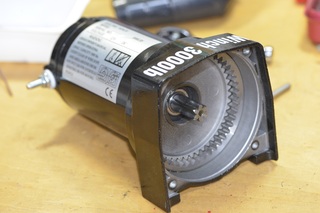

  モーター全体

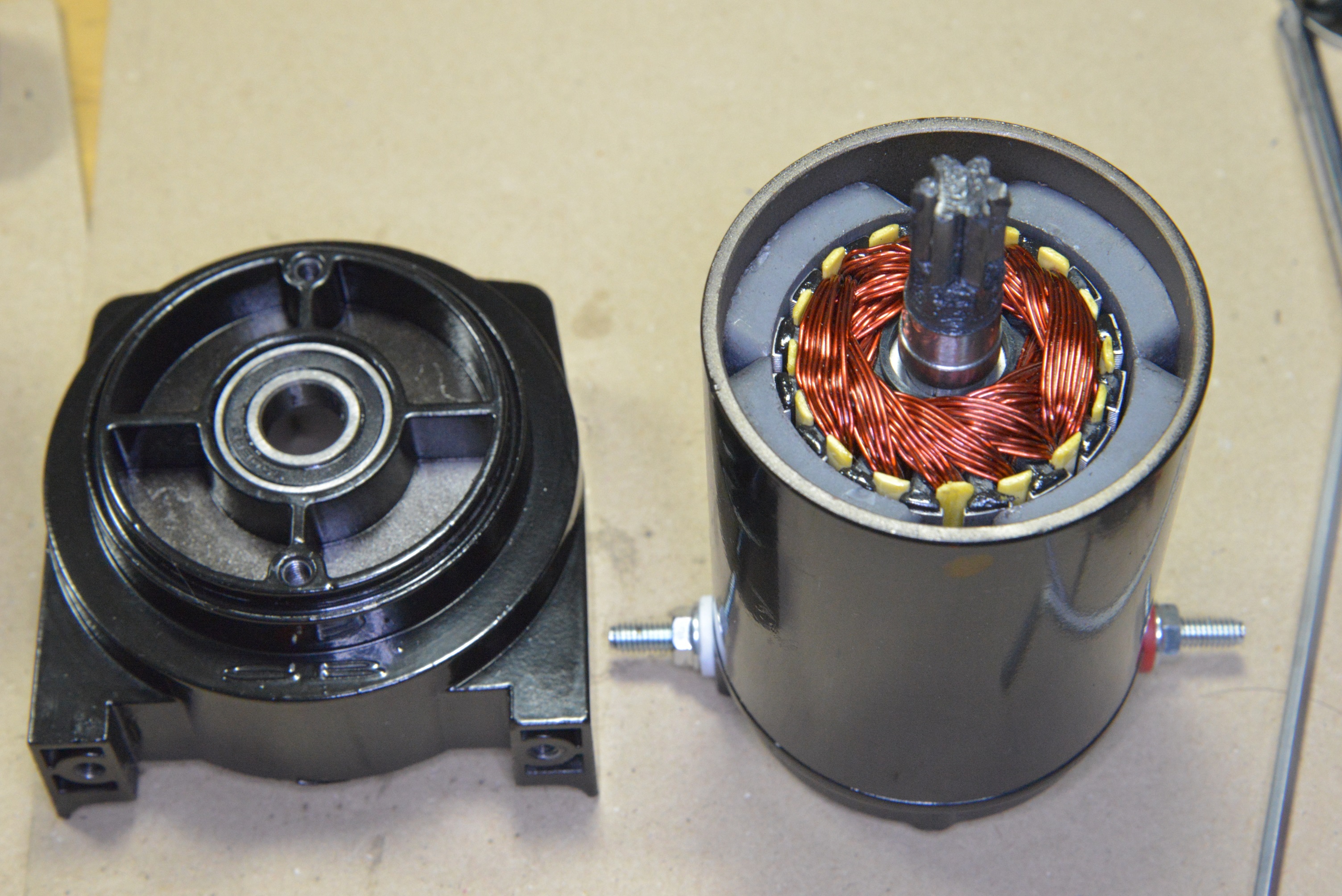

  モーターの内部



■コントローラー

 より大出力なウインチは、数百アンペアの電流を開閉するために、リレーボックスを使っていますが、このクラスはスイッチで直接開閉します。コントローラーからは、バッテリーに接続する2本、ウインチに接続する2本で、4本の電線が出ています。
 どちらの電線も赤と黒のペアですが、長さが違うので区別できます。どっちがバッテリーでどっちがウインチという区別はありません。しかしペアでないほうの線をバッテリーにつないでしまうと、スイッチ操作でショートしてしまいます。色を変えておくとか、ラベルつけとくとかすればいいんですけどね。電線の末端は丸型圧着端子で、モーターの端子、バッテリーの適当なターミナルにネジ止めします。
 電線の長さが短いので、手元で操作する感じになります。車載で使うには、配線を延長することになるでしょう。

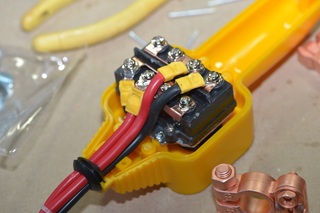

 使用されているスイッチは防水タイプ(たぶん)のプッシュ式で、内部に常開、常閉の2組の接点があり、2個のスイッチを適当に配線することで、モーター停止、正転、逆転ができます。
 使用されているスイッチは防水タイプ(たぶん)のプッシュ式で、2つのスイッチが1つのパッケージにまとめられたものです。それぞれのスイッチは双極単投タイプ、つまり押した時にオンになる接点を2組持っています。回路は以下のようになっています。



 単純にこのような回路を組んだ場合、両方のスイッチを押すとバッテリーがショートしてしまいます。テスターで導通を調べたところ、このスイッチは、両方のスイッチを同時に押した場合は、どの接点もつながらないインターロック機構を内蔵しているようです。インターロックといっても、同時にボタンが押せないというものではなく、ボタンは押せるものの接点は接触しないという形です。
 これにより、スイッチを1つだけを押せば巻取りか繰り出しが行われ、両方を押すと動作しません。

■ドラム

 ドラムに、5mm弱のワイヤーを12m巻き取ります。ドラム径が小さく、ワイヤーは弾性があるので、無負荷時にビローンと広がってしまいます。これを防ぐために、ドラムにワイヤーを押さえつける鉄板のプレートが装備されており、ケーブルの繰り出しや巻き込みに抵抗を与え、ケーブルが暴れないようにしています。乱巻き防止にもちょっとは役立つかもしれません。


  ワイヤー押さえ



 モーターの反対側のドラム端にはノブがついており、これを引っ張ってちょっとひねると、ドラム駆動軸がギヤから切り離され、ドラムが自由に回転するようになります。ギヤとの噛合によっては外れにくいこともあり、その場合はドラムをちょっと回すようにしてやると外れます。
 この状態ではケーブルを自由に引き出せるはずなのですが、実際にはワイヤーの弾性とかワイヤー押さえの鉄板との絡みなどで、簡単にはいきません。勢いよく引っ張り出そうとすると収拾がつかなくなります。ワイヤーが中でたるまないように、ゆっくり引き出す必要があります。
 ロックする際は、ノブ軸に刺されたピンがドラム側の溝にはまる位置までノブを回します。するとノブ軸が引っ込み、ドラム軸がギヤに噛み合います。


  結合状態



  フリー状態



■ギヤボックス

 試運転したところ、ギヤノイズが凄まじかったため、ばらして給脂しました。
 裏側のネジとステーのネジを外すと、モーターとL字の鉄板、ドラムが外れます。ノブを回して取り外し、ワイヤー押さえ鉄板を外せば、ドラムとL字鉄板も外せます。ドラム軸受にはかすかな油分しかありませんでした。これで1tの荷重に耐えるって、無理でしょ。。

  プレートを取り外した状態



  ドラムを取り外した状態



 ギヤボックスのネジとステーを外すと、ギヤボックス側の軸受プレートが外れて、内部のギヤが見えます。とはいっても、この時点ではお鍋の底のようなものが見えるだけ。中心にドラム軸が噛み合う穴が見えます。これを外すと、裏側に遊星ギヤ用の内歯車があります。その下にあるのは遊星歯車を3セット持つプラネタリキャリアです。これに申し訳程度のグリスがついていましたが、肝心の歯の部分にはほとんどわまっていませんでした。うるさいわけです。

  ギヤボックス内部の潤滑状態



 遊星歯車は、ギヤボックスの内側にある固定内歯車に噛み合い、そして中心にはモーター軸に直接刻まれた太陽歯車があります。遊星キャリアは遊星歯車を支えるだけで、出力用の軸やギヤは備えられていません。固定内歯車の歯幅は遊星歯車の歯幅の半分で、遊星歯車の残り半分の歯幅は、ここにかぶせる出力用の内歯車に噛み合います。
 太陽歯車が回す遊星歯車が、固定内歯車と出力内歯車に噛み合っていて、遊星キャリアはどこにもつながっていないというこの歯車は、不思議遊星歯車減速機構というもので、1段で100以上の減速比が実現できるという特長があります。このウインチでは、太陽歯車が6T、遊星歯車が22T、固定内歯車が48T、出力内歯車が61Tで、減速比は153になります。

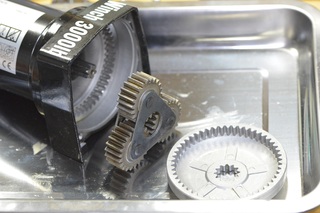

  各部品を洗浄



  モーター軸の太陽歯車と固定内歯車

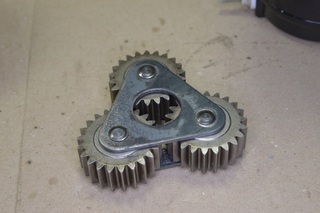

  遊星歯車とキャリア

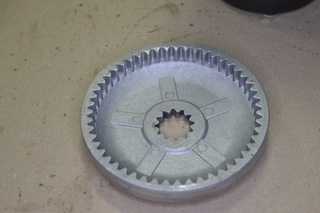

  出力側内歯車

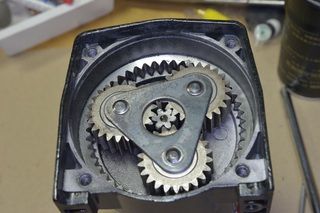

  固定内歯車と遊星歯車



  出力側内歯車

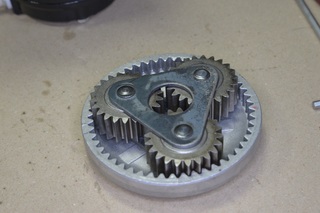

  組み合わせた状態



 実際に回転している様子を示します。無潤滑での動作は電源電圧5V、グリース潤滑されている状態は3V程度です。

  遊星歯車の回転




  出力側内歯車の回転




  グリスまみれでの回転




 不思議遊星歯車の固定内歯車と出力内歯車はピッチ円直径が同じなのに歯数が異なるので、実際には転位歯車という構造にしなければいけないのですが、これはそうなっていないようです。このギヤボックスがうるさいのは、そのへんにも理由があるかもです。
 不思議遊星歯車の構造については、以前投稿した動画があるので、それを見てください。


https://www.youtube.com/watch?v=ttfPo773HEU




http://www.nicovideo.jp/watch/sm12579213



■整備

 ほぼ無潤滑運転で凄まじくうるさいという状態をどうにかするために、グリースを給脂して組み立てました。静粛というほどではありませんが、まぁ許容範囲内のノイズに収まりました。


■使用形態

 このウインチは車載用として買ったのではなく(車にはちゃんとした3600kgの電動ウインチがついてる)、なんとなく買ったものです。差し当たって、ワイヤーなどにつないで使うポータブルウインチとして組み立てます。
 ウインチ本体、ローラーフェアリードを取り付けるベースプレートには4つのネジ穴があるのですが、ワイヤーとつなぐための構造にはなっていません。そこで鉄アングル材を使ってアイボルトを取り付けます。アイボルトにシャックルをはめれば、ワイヤーやスリング、フックをつなぐことができます。

  アングル材



  アイボルト



  出来上がり





■電源

 無負荷なら数アンペアで動作しますが、実際に負荷をかけたら数十アンペアないし100Aくらい(ウインチが持つかどうかは別にして)になるでしょう。今回は、車用のバッテリーを使います。以前車に使っていたお下がりで、135Dというものです。まぁ乗用車に積むものとしてはほぼ最大級の容量のものです。古いものなので、実際にどれだけの容量が残っているかは謎ですが。
 バッテリーの端子に、ネジ止めタイプの端子をはめ、それにウインチコントローラへの配線の圧着端子をネジ止めします。本当は安全のために100A程度のヒュージブルリンクを入れるべきですが、それは今後考えます。


■実際の能力

 実際の牽引能力や耐久性は、まだ確かめてないのでわかりません。
